Rational Küche - Sockel für LED zurückgesetzt

[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Das kannst du nur mal mit einem Stück testen.
Sockelleisten beanspruchen per se erstmal wenig Stabilität. Wenn sie sitzen, dann sitzen sie.
Das Ergebnis interessiert mich natürlich.

Was möchtest du dazwischen kleben? Plexiglas?



[MZPX]

AW: Rational Küche - Sockel für LED zurückgesetzt

Gedacht hatte ich an dieses Profil, wenngleich mir da die Stabilität sorgen macht. Lieber wäre mir ein U-Profil aus Alu und nur die Blende aus Kunststoff. Bei der Versa verstehe ich es so, dass das U-Profil komplett aus Kunststoff ist ...

Anhang anzeigen Halemeier led-channelline-versa1.pdf



[racer]

AW: Rational Küche - Sockel für LED zurückgesetzt

In der Zwischenzeit gibt es LED Systeme, bei denen man die Punkte nicht mehr sieht.

Die Lampen arbeiten ähnlich dem Prinzip einer Leuchtstoffröhre.

Es ist eine Verbindung aus einem Gas und den LED´S, was dafür sorgt, dass die Lichtverteilung absolut regelmäßig erfolgt und keine einzelnen LED´s mehr wahrgenommen werden können.

Nachteil des Systems: die Lampen werden deutlich wärmer als normale LED´S die ja eigentlich kalt bleiben....

mfg

Racer



[MZPX]

AW: Rational Küche - Sockel für LED zurückgesetzt

Kannst Du mal bitte etwas entsprechendes verlinken ...

Danke MZPX



[Cooki]

AW: Rational Küche - Sockel für LED zurückgesetzt

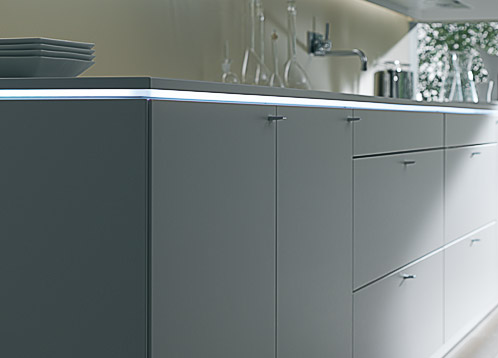

Bei Warendorf -Küchen kannst Du Dir das angedachte System anschauen.



[MZPX]

Danke für Deinen Hinweis, allerdings findet sich auf deren homepage keine weiteren Infos dazu, geschweige dass man so was bestellen könnte.

Muß ich wohl zu einem Händler, der Warendorf hat. Oder gibt es hier jemanden, der Näheres weiss?

Gruß MZPX



[racer]

AW: Rational Küche - Sockel für LED zurückgesetzt

Schau doch mal bei den Spezialisten für Beleuchtungen:

Hera und Gera....

mfg

Racer



[MZPX]

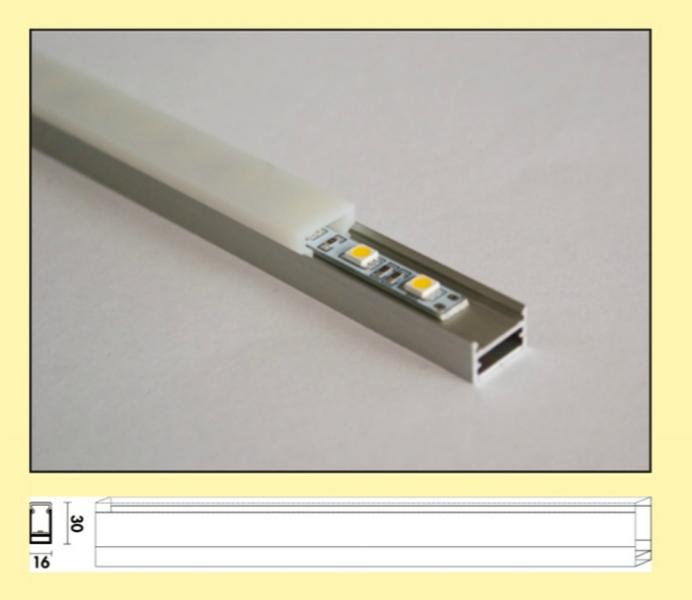

Hier habe ich noch was gefunden, was sehr vielversprechend ausschaut. Das "U" ist komplett aus Alu und damit viel stabiler.

Einzig die Farbtemperatur ist mir zu niedrig, da würd ich mir was anderes besorgen.

Gruß MZPX



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Das sieht wirklich geil aus. Jetzt wäre es interessant nur das Alu-Profil kaufen zu können. Dann kann man sich den Stripe nach Wunsch einfädeln.

Ist bookmarked.

Ist sogar von Naber. Ich frage mal an ob die nur das Profil verkaufen...



[tantchen]

AW: Rational Küche - Sockel für LED zurückgesetzt

Wie wäre es denn damit:
LED-Einbauprofile Hettich ChannelLine - LAYER Shop

speziell dem hier:

Aluprofil Hettich ChannelLine 8 - LAYER Shop

Profil, Alu und Abdeckung... Allerdings halt dieser von außen sichtbare Alu-Rand



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Danke Andrea,

den gibt es auch ohne:
Aluprofil Hettich ChannelLine 1 - LAYER Shop

Der sieht auch gut aus.



[MZPX]

AW: Rational Küche - Sockel für LED zurückgesetzt

Profil 1 ist doch das gleiche wie das von Halemeier, welches ich einige Beiträge zuvor als pdf angehangen hatte ...

Noch mal zum Naberprofil, was mich irretiert ist der relativ nah an der Diffusorblende liegende LED-Streifen. Müßte der Streifen nicht viel näher am "Boden" des U-Profils liegen? In der Maßskizze schaut das korrekt aus, nur im Foto nicht



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Ja, das Profil sieht im Foto dünner aus. Deswegen hatte ich es auch nicht als das erkannt, welches du verlinkt hast.

Wobei das hier insgesamt 25mm stark ist. Also für einen Sockel passen würde.
Dünner gibt es das auch: 8,6mm stark.

Aluprofil Hettich ChannelLine 11 - LAYER Shop



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Bei dem hohen Profil kann man noch Alu-Blätter einschieben um die LED Intensität zu variieren.

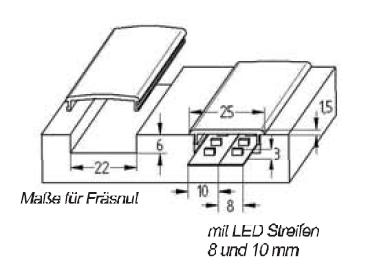

Hier mal ein Querschnitt:



[tantchen]

AW: Rational Küche - Sockel für LED zurückgesetzt

Mal 'ne andere Frage: es geht doch um die Stabilität des Sockels, oder? Könnte man nicht einfach das Ding halbieren, oben und unten Nuten einfräsen und dann das Ganze wieder mit einer Feder aus klarem Acrylglas (blau) in mind. 6-8mm Stärke verbinden/verkleben? Dann vorne drauf eine Abdeckung aus Acrylglas weiß (beige) in vll. 2mm. Und innen mit einer Aluleiste (dunkelgrau) abdecken, auf der dann der LED Stripe klebt (gestrichelter ausgefräster Bereich).

Haken: wie fixiert man das weiße Acrylglas in der Leiste, ohne sichtbare Kleberpatzer zu riskieren? Vorsichtig ein paar Tropfen Silikon?



[MZPX]

AW: Rational Küche - Sockel für LED zurückgesetzt

Hallo,

vielen Dank für Deine Gedanken, find ich super

Von der Stabilität her ist die Verbindung über eine transparente Feder mit Sicherheit eine gute Variante. Ich glaube halt nur, der Abstand LED zur Blende ist zu gering. Es wäre ja dann nur die Brettstärke (13mm) und somit würden die LED als Punkte durchleuchten, zumindest die LED, die ich so kenne (120° Abstrahlwinkel).
Die Blende außen wäre nicht mal das Thema, da gibts was von Thebo, selbstklemmend (siehe Bild).

Gruß MZPX



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Deswegen würde ich das 25mm tiefe Profil wählen. Da sitzen die LEDs so weit zurück, daß man die Punkte nur aus 10 Meter Entfernung sehen kann, oder wenn man sich davor legt.



[MZPX]

AW: Rational Küche - Sockel für LED zurückgesetzt

Welches Profil meinste jetzt, ich komm langsam durcheinander

Wenn die LED tief genug sitzen, erkennt man die nachher überhaupt nicht mehr als punktuelle Lichtquelle. Es ist dann "nur" noch ein Lichtband. In einem Lampenladen hatte ich das vor einiger Zeit gesehen, leider nicht in meiner Region.

Gruß MZPX



[Michael]

AW: Rational Küche - Sockel für LED zurückgesetzt

Ich meine dieses hier:

Aluprofil Hettich ChannelLine 1 - LAYER Shop

Das ist 25mm hoch und die LED müsste weit genug hinten sitzen.



[tantchen]

AW: Rational Küche - Sockel für LED zurückgesetzt

Liegt sicher am Foto. Aber diese Abdeckung sieht irgendwie total "dicht" aus. Opak sagt man, oder?
Mal sehn, ich kann mir die Dinger vll. morgen mal im Geschäft ansehen, falls ich Zeit habe. Würde mich auch mal interessieren.
