Gelöst Scharniere funktionieren leider nicht mehr

[chrkolb]

Hallo, leider haben die Scharniere an meiner Küche den Dienst eingestellt. Hat jemand eine Idee, wo ich Ersatz bekomme und welche Typenbezeichnung die Scharniere haben? Die Scharniere sind an einer Tür, hinter der der Mülleimer in der Küche hängt.



[KerstinB]

Vielleicht findest du auf den Scharnieren irgendwo noch eine Nummer oder einen Namen oder kannst wenigstens Kaufzeitpunkt und Hersteller der Küche benennen.



[Tux]

Hast du ein Foto der Montageplatte?

Wie tief ist die Topfbohrung?
Wie groß ist der Abstand der beiden Löcher am Topf?
Mit welchen Schrauben ist der Topf angeschraubt?
Wie groß ist der Abstand der Lochreihe zur Korpuskante?
Bis zu welchem Winkel lässt sich die Tür öffnen?



[Sepperl]

Dürfte eine 35 mm Topfbohrung sein.
Nimm 2 komplett neue Scharniere plus Anschraubplatte, am besten von Blum



[chrkolb]

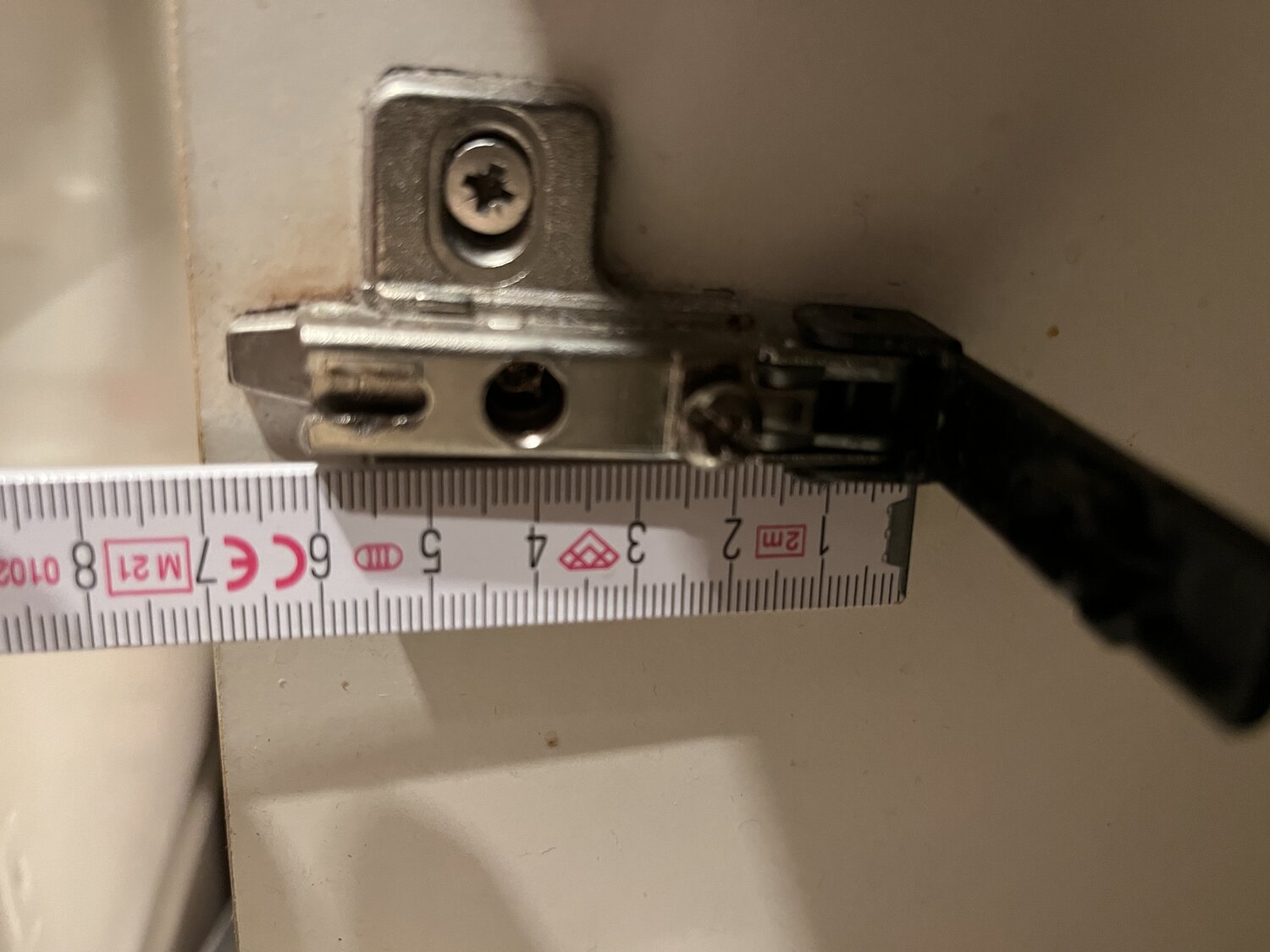

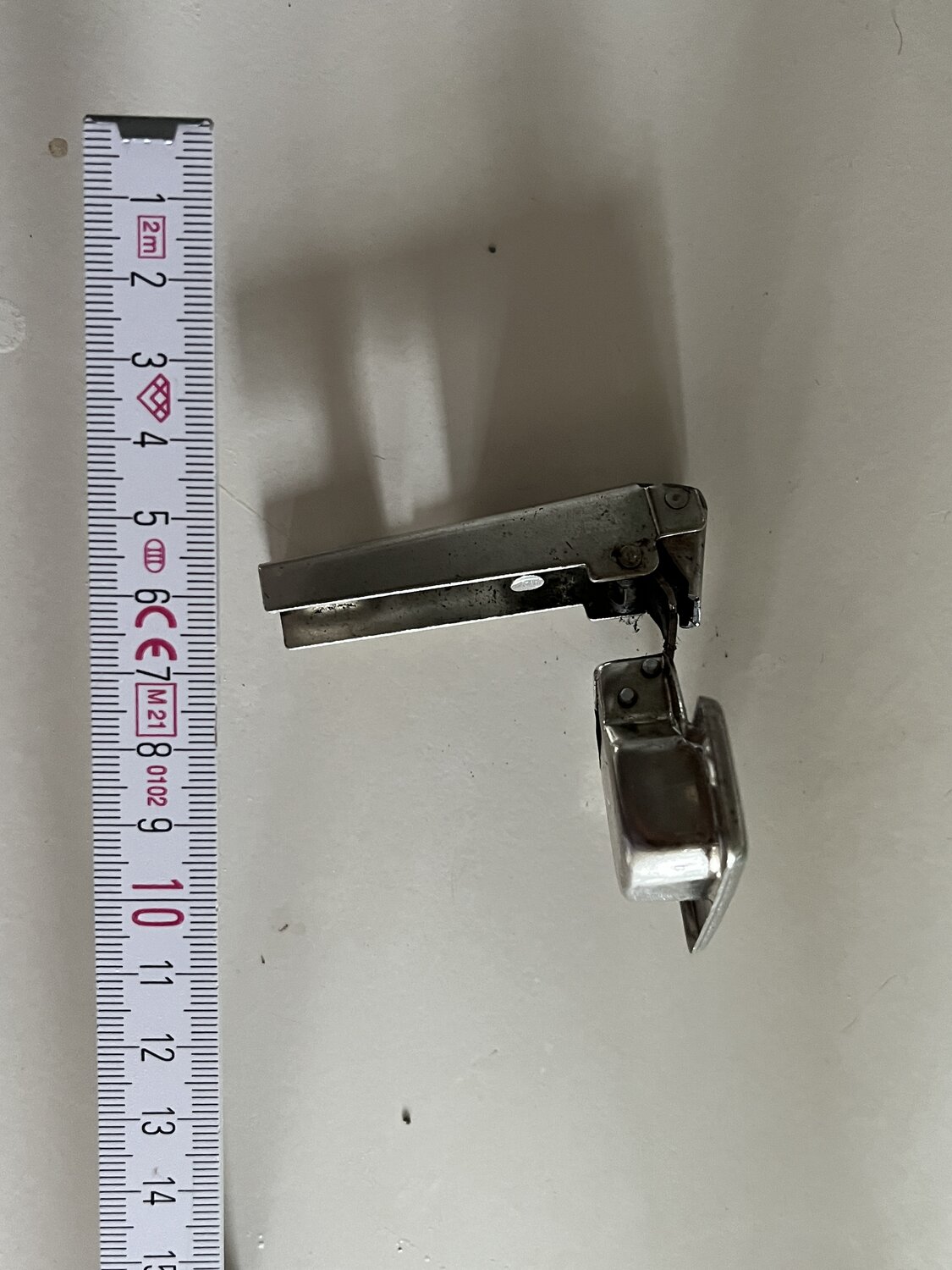

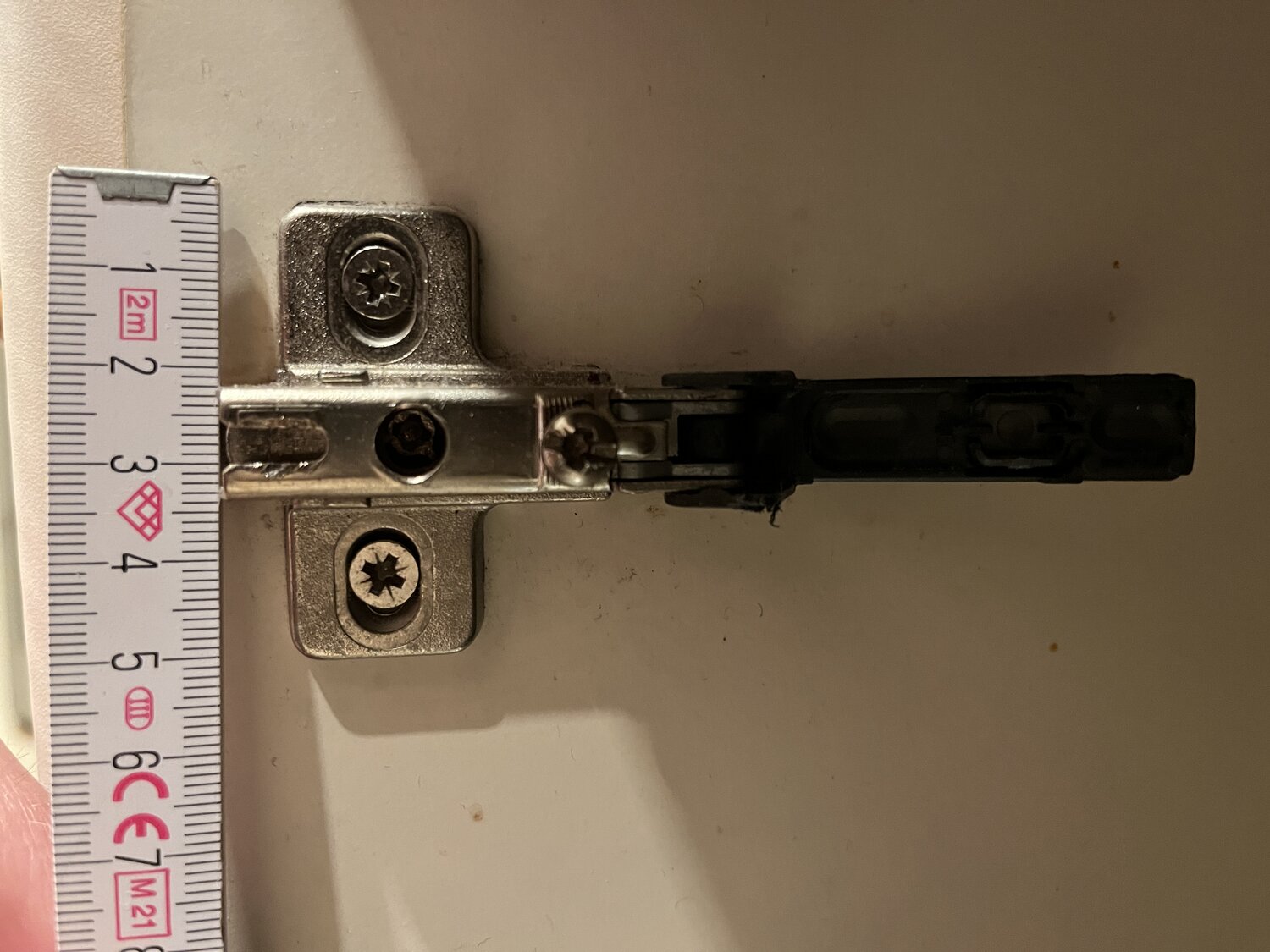

Hallo, leider steht auf den Teilen keine Typenbezeichnung oder irgendetwas. Die Tür lässt sich bis zu 90° öffnen. Die Schrauben, die die beiden Teile miteinander verbinden, sind 15 mm lang. da ich nicht sicher bin, ob ich die anderen Fragen richtig beantworten würde, lege ich noch mal ein Foto von dem Teil bei, der nicht mit der Tür verbunden ist, sondern mit dem Schrank. Danke schon mal für eure Hilfe.



[Tux]

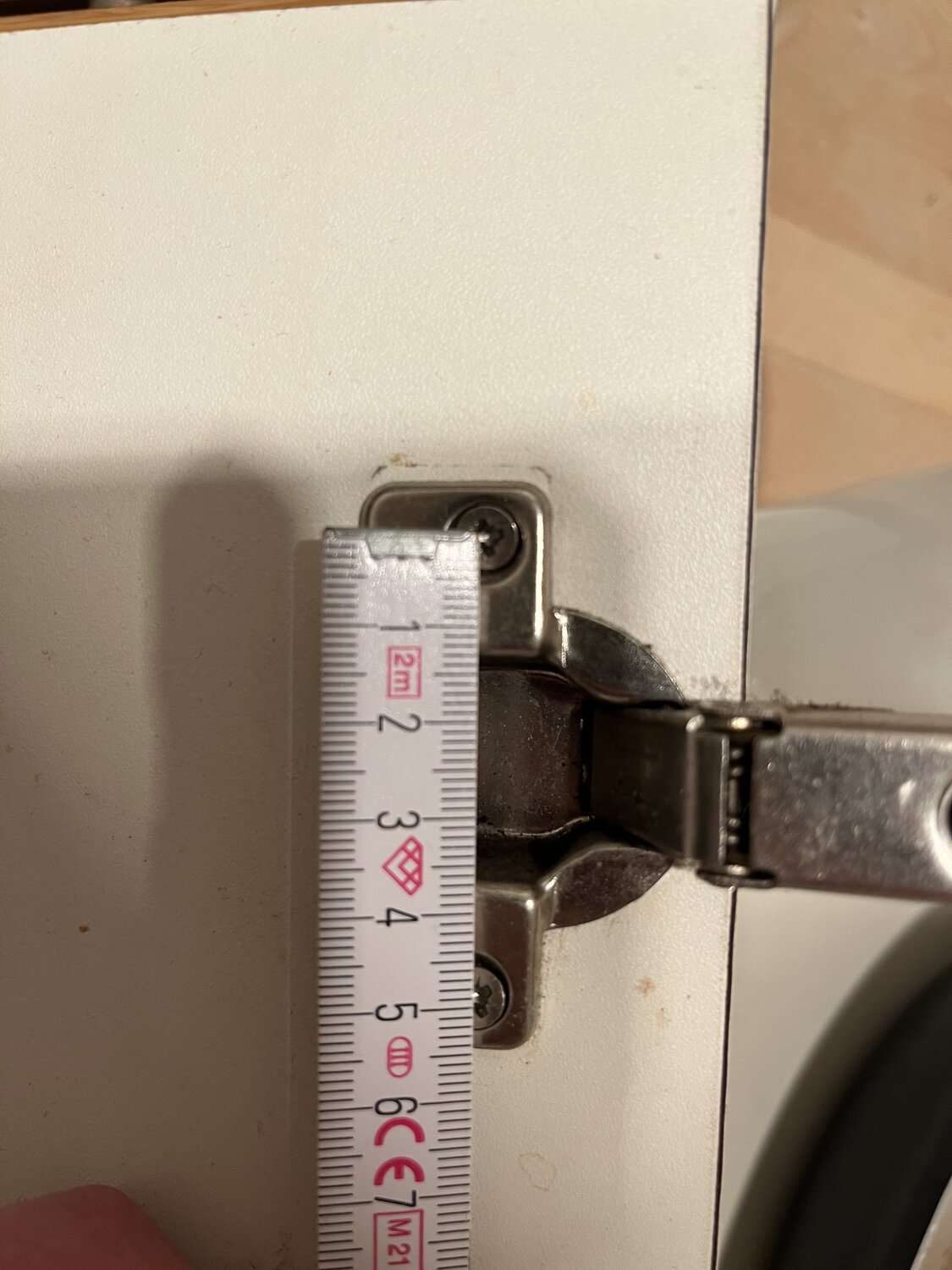

Da gibt es gar keine Lochreihe. Also der Abstand von den Schrauben bis zur Kante beträgt 28 mm, wenn ich das auf dem Bild richtig erkenne.

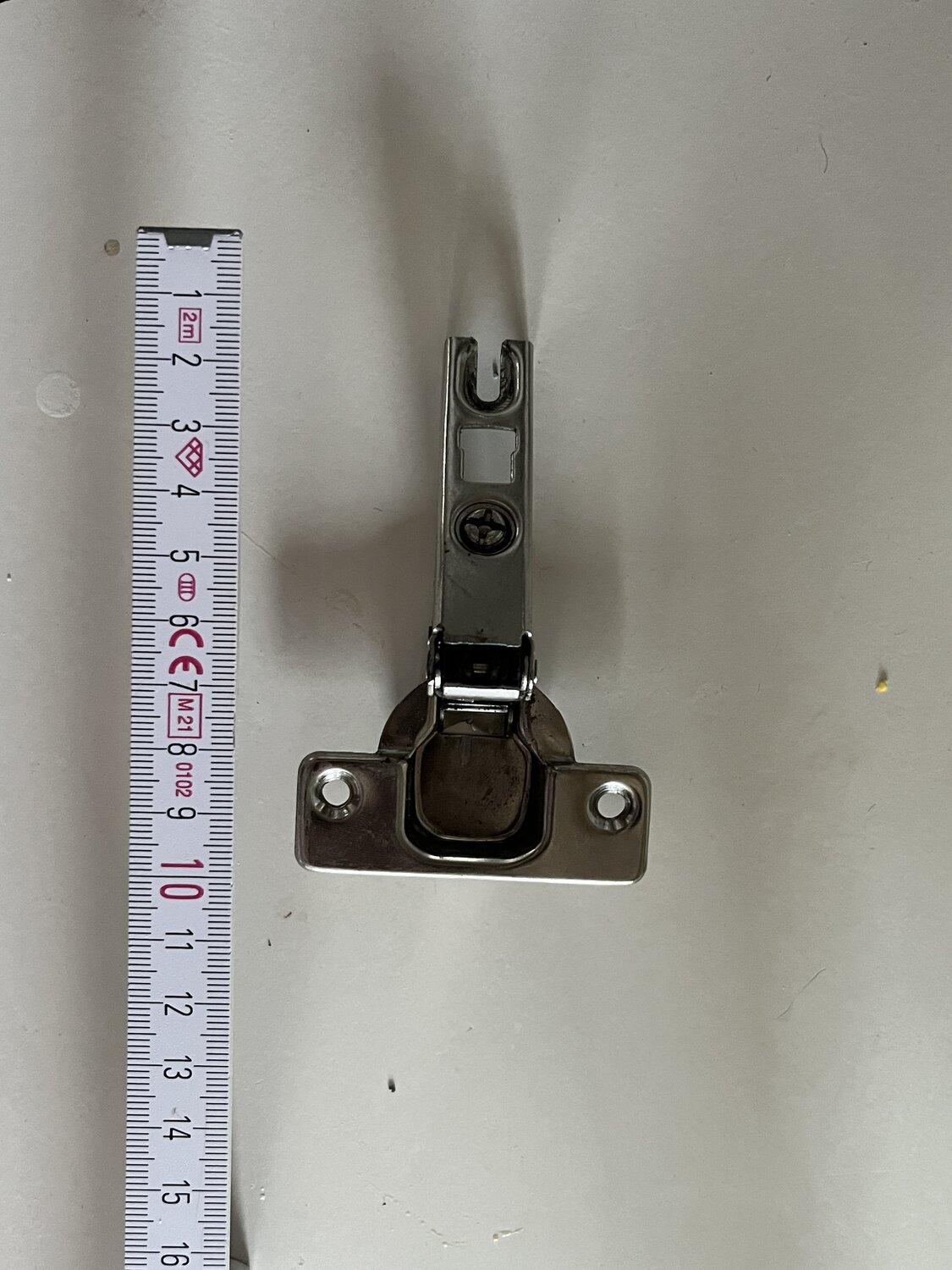

Der andere Teil des Scharniers ist mit zwei Schrauben an der Tür befestigt. Wie weit sind die Schraublöcher voneinander entfernt?



[chrkolb]

Hallo, von der Mitte der einen Schraube bis zur anderen Mitte komme ich auf 35 Millimeter.



[Tux]

Ich meine an der Tür, nicht dem Korpus.



[chrkolb]

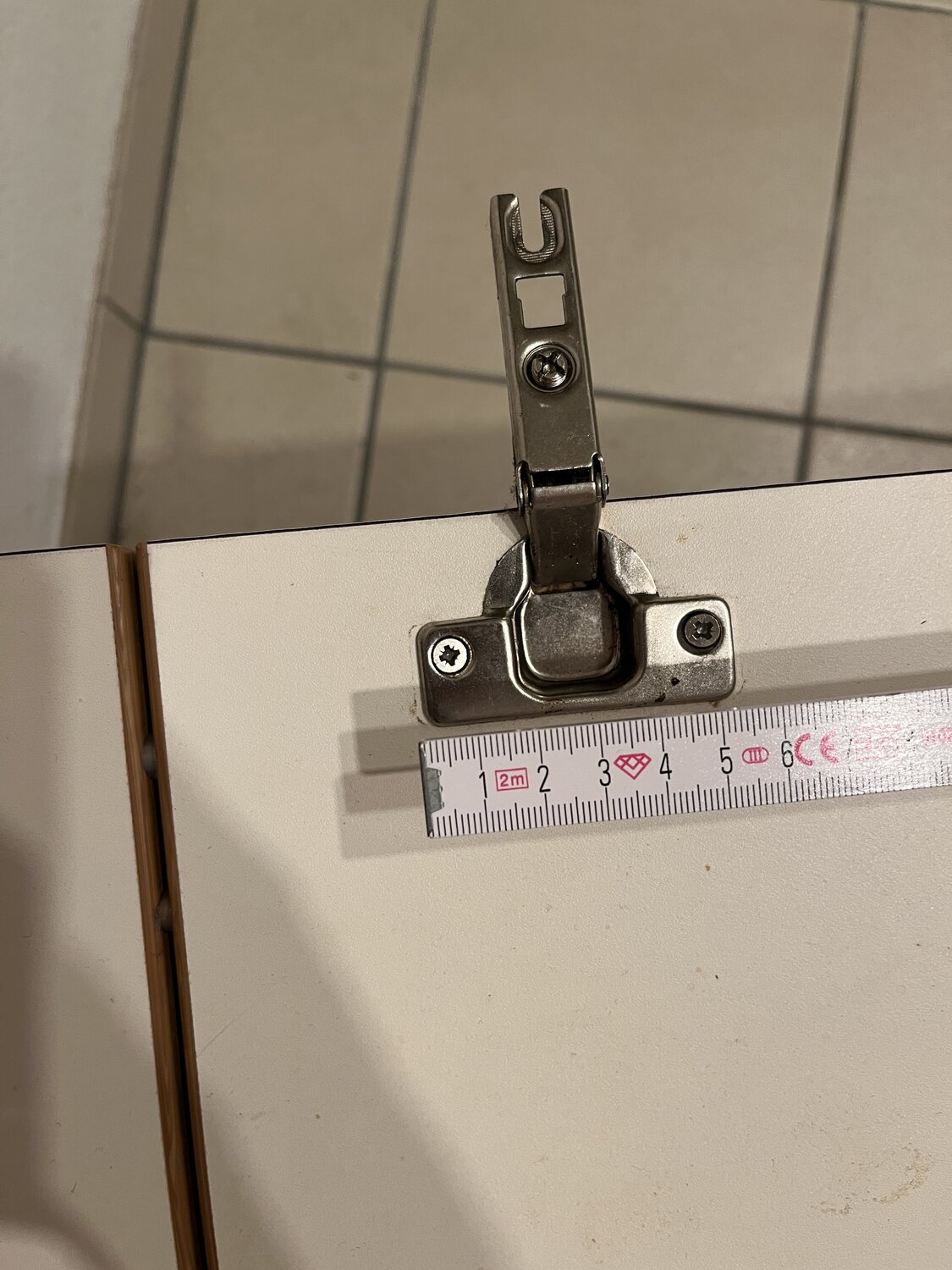

Oh, sorry. Die Mitte der Schrauben an der Tür sind 50 mm auseinander. Die Bohrlöcher ein kleines Stück weiter.



[Tux]

Da musst du schon genau anlegen. Auf dem ersten Foto sieht es mehr nach 45 mm aus, auf dem Zweiten mehr um die 50 mm.
Lege den Maßstab mit der Skala genau auf die Schaubenmitten.



[Michael]

Wobei die Position ja nicht genau passen muss wenn man einfach neu spaxt.



[chrkolb]

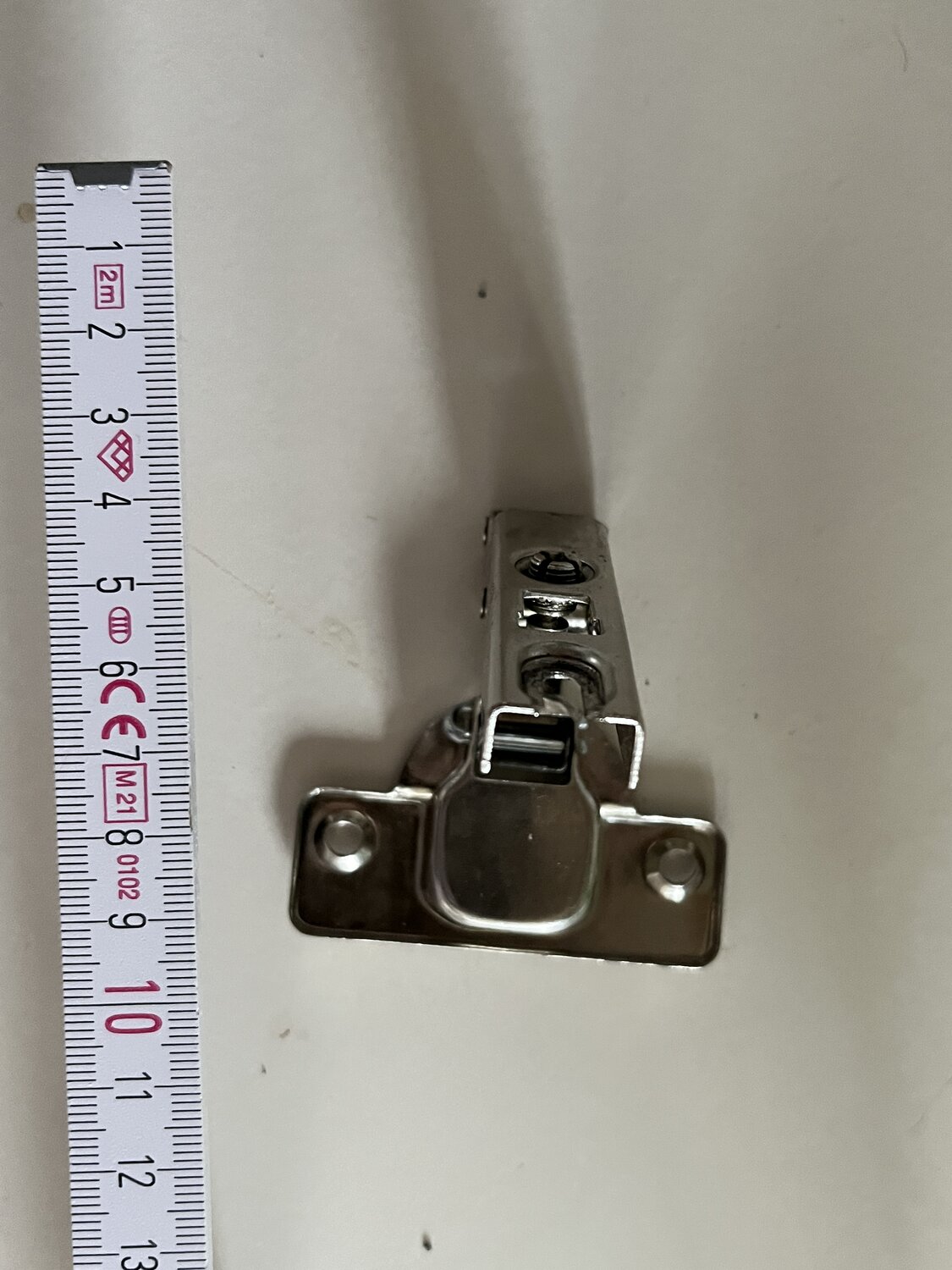

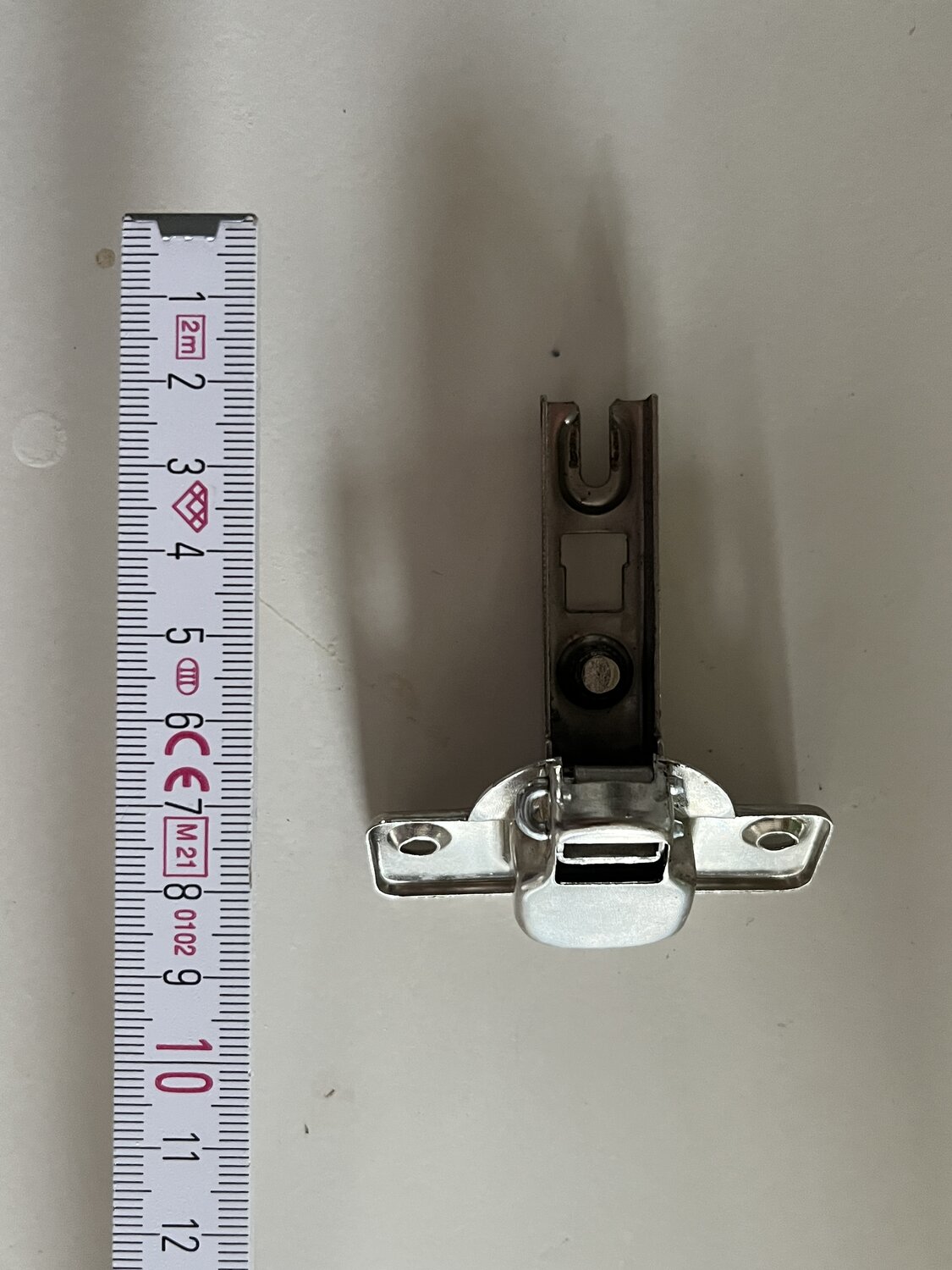

Nach erneuter Messung sieht es für mich nach 52 mm aus.



[Tux]

Einfach neu schrauben geht natürlich, wenn man es schafft, dass das Scharnier am Ende rechtwinklig sitzt.

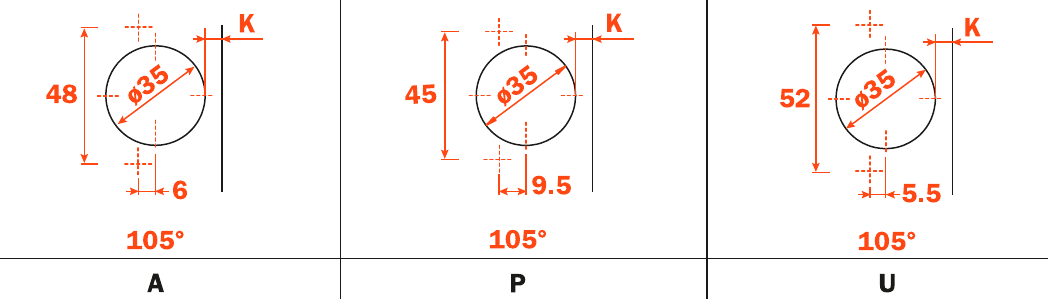

Drei übliche Bohrbilder, da wird leichter klar, was man wissen muss:



[Tux]

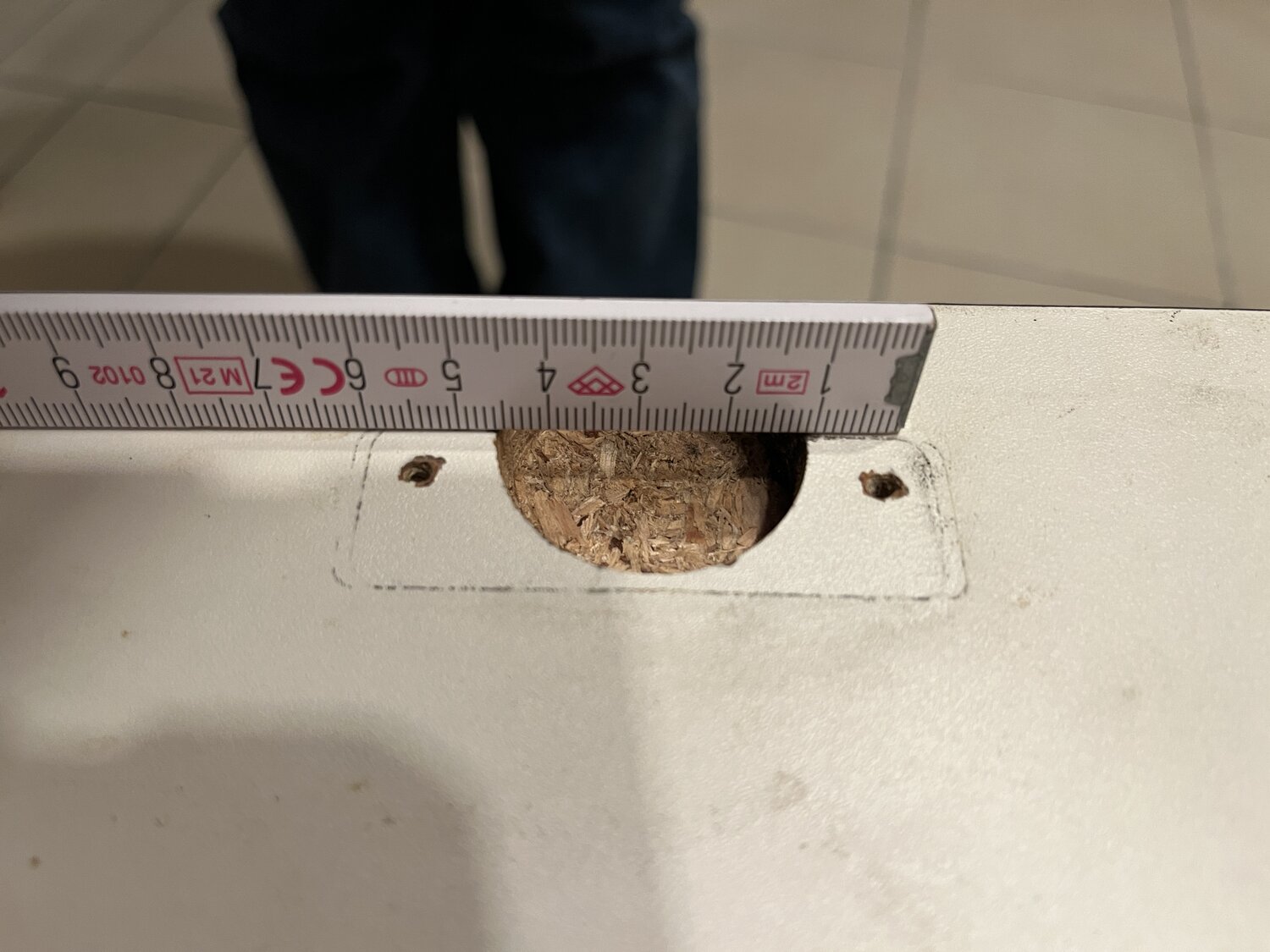

Es ist auch noch wichtig, wie tief das große Loch in der Tür ist.



[chrkolb]

Hallo, das Loch in der Tür ist 12 mm tief.



[Tux]

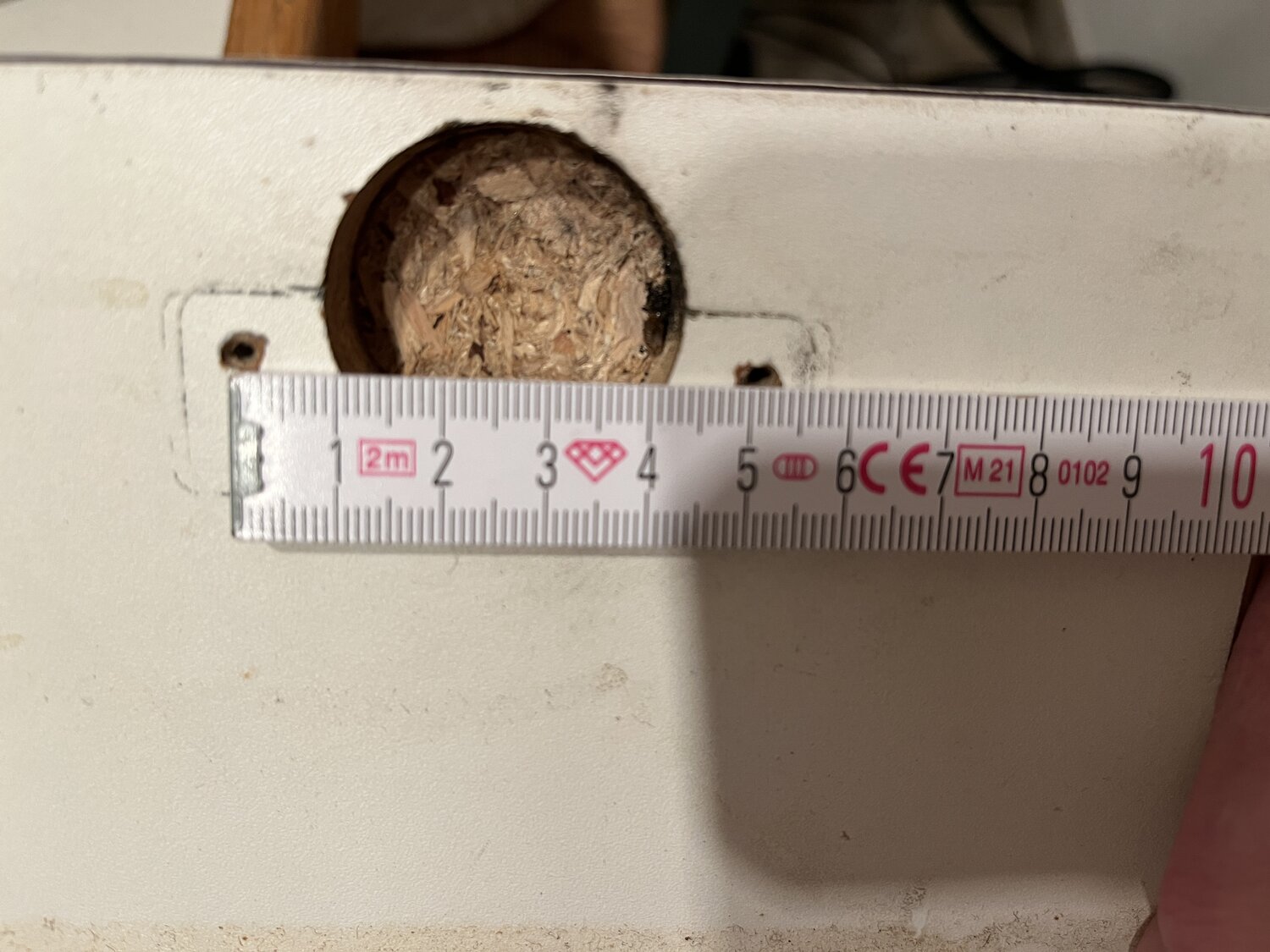

Auf den Fotos kann ich nicht erkennen, ob es nun 52 mm sind oder doch 48 mm. da musst du selbst sehen, welches der 3 Bohrbilder stimmt.

Ich habe jetzt erst erkannt, dass an der Montageplatte, ein schwarzer Arm hängt und das kein Schatten ist. Der deckt nur den Scharnierarm für die Schönheit ab, oder?

Ganz ohne Bohren wird es nicht gehen.
Wenn du ein modernes Scharnier zum Aufclipsen haben möchtest, dann wäre ein Hettich Intermat 9943 Best.-Nr. 48049 für 52 mm Schraubenabstand mit einer Montageplatte Best.-Nr. 9075085 wahrscheinlich passend. Die Montageplatte gibt es aber nicht mit 28 mm Abstand zur Korpuskante. Sie muss jetzt in 37 mm Abstand angeschraubt werden, Am besten nimmst du dafür die Ankörnschablone Multiblue.
Mit dem Scharnier öffnet die Tür 110°, was aber nicht stören sollte, wenn der Mülleimer an der Tür hängt.

Oder du nimmst Blum 71M2550 mit der Montageplatte 174E6300. Das Scharnier öffnet 100°. Du kannst die kleinen Löcher in der Tür nicht verwenden und musst die Schrauben an anderer Stelle in die Tür schrauben. Dabei ist darauf zu achten, dass beide Scharniere exakt ausgerichtet sind. Die Montageplatte hat den 28 mm Abstand, aber die Schraublöcher im Korpus müssen auf 5 mm aufgebohrt werden.

Die Montageplatten sind mit 0 mm Distanz, die in der Regel für Korpusse mit 19 mm dicke Schrankseiten geeignet sind.



[Sepperl]

Ich habe jetzt erst erkannt, dass an der Montageplatte, ein schwarzer Arm hängt und das kein Schatten ist. Der deckt nur den Scharnierarm für die Schönheit ab, oder?

Das ist zum Scharnier entriegeln von der Montageplatte, waren wohl mit die ersten Klippscharniere. Nach Montage wird der schwarze Arm umgelegt und dient als Scharnierabdeckung.



[Tux]

Danke für die Erklärung. weißt du noch, wer solche Scharniere herstellte?



[Sepperl]

Ich kenne es von Hülsta Möbeln, ist aber auch schon 20 Jahre her.
Blum, Hettich, Salice, da kann ich mich nicht festlegen.



[chrkolb]

Vielen Dank für die Mühen. Ich habe - auch mit Hilfe eurer Angaben - nun im Bauhaus ein letztes Scharnier in dieser Bauart bekommen. Es war dort allerdings auch Auslaufmodell und nicht mehr nachbestellbar. Also - nochmal danke für die Hilfe.
