Nachrüstung einer Funkfernsteuerung in billig Dunstabzug

Dieses Thema im Forum "Do it yourself" wurde erstellt von bbernhard, 4. Aug. 2009.

  1. bbernhard

    bbernhard Mitglied

    Seit:
    2. Apr. 2009
    Beiträge:
    302
    Ort:
    Villach/Kärnten/Austria

    Servus

    vor einiger Zeit hatten wir uns hier: https://www.kuechen-forum.de/forum/allgemeines/4042-ein-oder-zwei-deckenluefter.html über die Nachrüstung einer Funkfernsteuerung für Dunstabzugahuben unterhalten.

    -------------------

    Wie versprochen hier nun meine Vorgangsweise:


    Ausgangspunkt ist ein|Link ist nur für Mitglieder sichtbar| von BEST.
    Mit 750m³/h und einem Preis von
    ca. 300.- ein durchaus interesanntes Produkt.

    Als Fernsteuerempfänger verwende ich ein |Link ist nur für Mitglieder sichtbar| aus der bekannten FS20 Funk Hausautomatisationsserie.
    bzw. einen |Link ist nur für Mitglieder sichtbar|
    Kosten: ca. 30.-

    ACHTUNG: Das sind KEINE Original Zubehörteile !!
    Sonderen nur Universalmodule welche von Elektronikern gerne für diverse Basteleien verwendet werden. Der Einbau ist besteht daher nicht nur durch einfaches "Anstecken", sonderen erfordert Lötarbeiten und elektronische Grundkenntnisse.

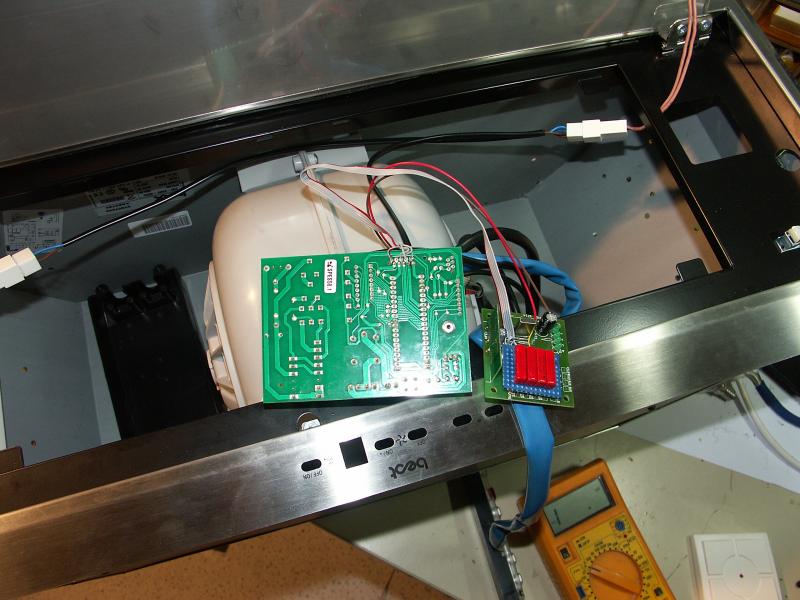

    So sieht die DAH bzw. die Steuerelektronik von innen aus.[​IMG]

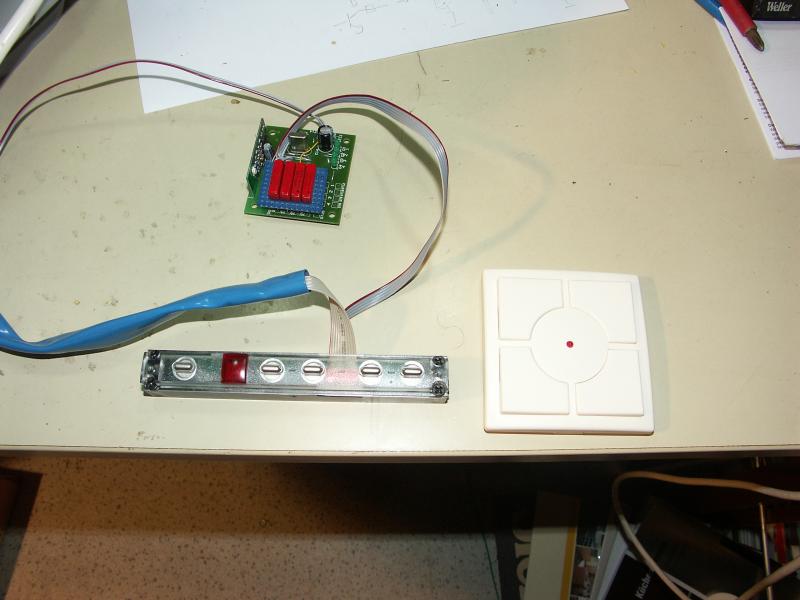

    Hier die vorübergehend ausgebauten original Bedientipptasten, den einzubauenden Fernsteuerempfänger und Fernsteuersender.[​IMG]



    Normalerweise unterstützt dieses Model keine Fernbedienung.

    Nach etwas Reengineering Arbeit konnte ich aber trotzdem rausfinden an welchen Stellen der Originalelektronik man einen Empfänger sinnvoll einschleifen kann. - Tja, gelernt ist gelernt, -selbst auf die Schulter klopf -
    Ein paar Umbauten an dem Universal Empfänger ermöglichen dann den Anschluß an die interne Elektronik der DAH.

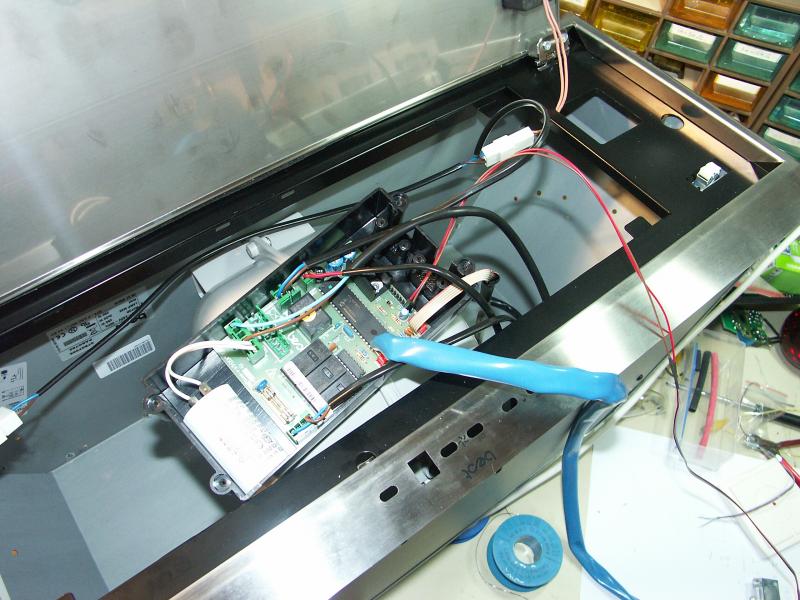

    [​IMG]



    Hier ist nun die Elektronik bereits wieder eingebaut.

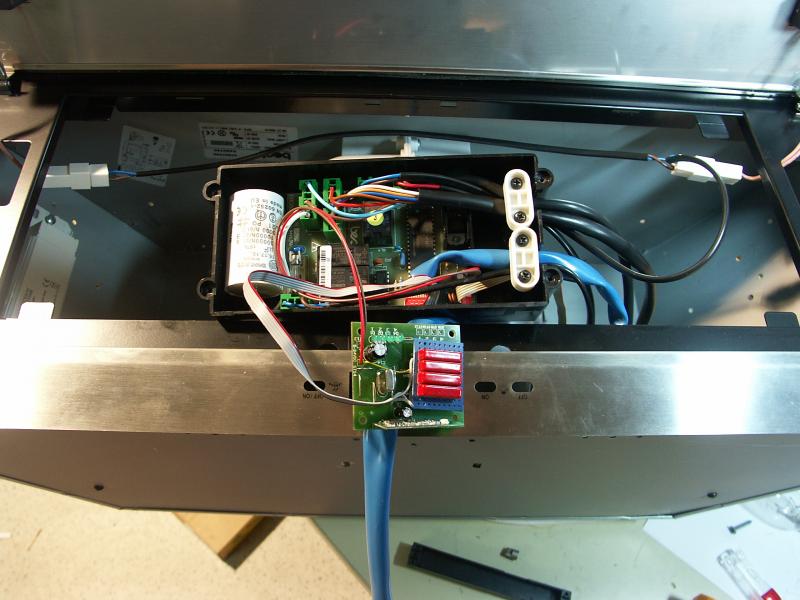

    [​IMG]



    Netterweise haben die Entwickler von BEST ihr Gehäuse recht groß gewählt. So findet die Zusatzschaltung und die zusätzliche Verkabelung leicht Platz.
    [​IMG]

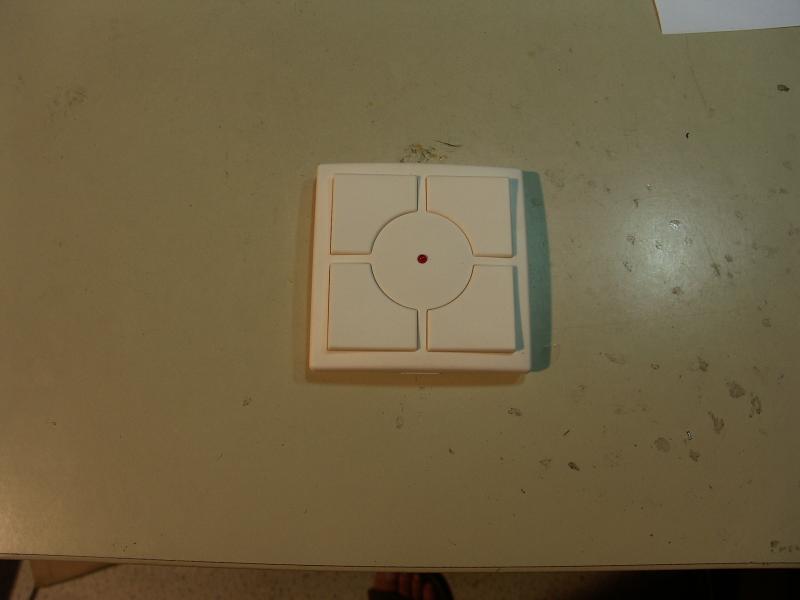

    Am Schluß nochmal der Fernsteuersender, beliebig beschriftet oder eingefärbt findet er an passender Stelle an die Wand geklebt seinen Platz ( Dicke ca. 1,5cm).[​IMG]
    Alternativ sind auch Handsender ähnlich einer Fernsehfernbedienung erhältlich, diese sind in der Küche aber wohl nicht brauchbar.


    Das schöne an der Lösung ist das sämtliche Originalfunktionen erhalten bleiben und alle Modifikationen nur an netzgetrennten niederspannungsführenden Teilen erfolgen.
    Daher sollten aus sicherheitstechnischer Hinsicht keine Bedenken bestehen.



    VORSICHT: Bei Öffnen eines elektrischen Gerätes besteht .... ect. ect. bla. bla.

    WEITERS: Dies ist natürlich KEINE komplette Nachbauanleitung, sonderen nur ein Bastelbericht vom Umbaues meines Gerätes.
    Bei Interesse kann ich aber gerne für technisch interessierte Personen detailiertere Informationen bereitstellen.


    Alles in allem eine kleine nette Bastelei, welche mit wenig Aufwand die sonst mit mehreren hundert Euro zu Buche schlagende original Funkbedienung obsolet macht.



    mfg
    bb
