Guten Morgen,

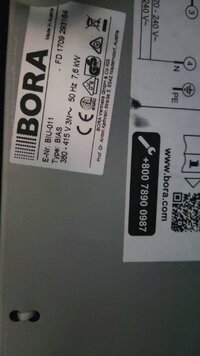

ich hatte am Wochenende die Ehre mir ein solches Feld genauer ansehen zu dürfen.
Es scheint als ob es sich um einen Defekt an der Netzteilplatine handelt der dann die Touchplatine zerstört. In diesem Fall war die Grundursache der Transformator von 220V auf 9V AC der einen Elektrolyt-Glättungskondensator und einen Keramikkondensator zerstört hat.
Vorab:
Es ist notwendig das Feld auszubauen und auseinanderzubauen. Meine Bilder zeigen nur den Defekt im Niederspannungsbereich, nicht im Stark-bzw. Netzstrombereich. Nicht ausgebildete Personen dürfen hier nicht daran Arbeiten!
Ich bin nicht verantwortlich für Schäden bei Nachahmung. Falscher Umgang kann lebensgefährlich sein, eine falsche Reparatur zu weiteren Problemen bis hin zur Brandgefahr führen!
Daher ist das was ich gefunden habe lediglich als Dokumentation und theoretische Fortbildung zu verstehen. Bei Bedarf kann die Info an eine Fachkraft gegeben werden welche dann die Arbeiten durchführen kann.

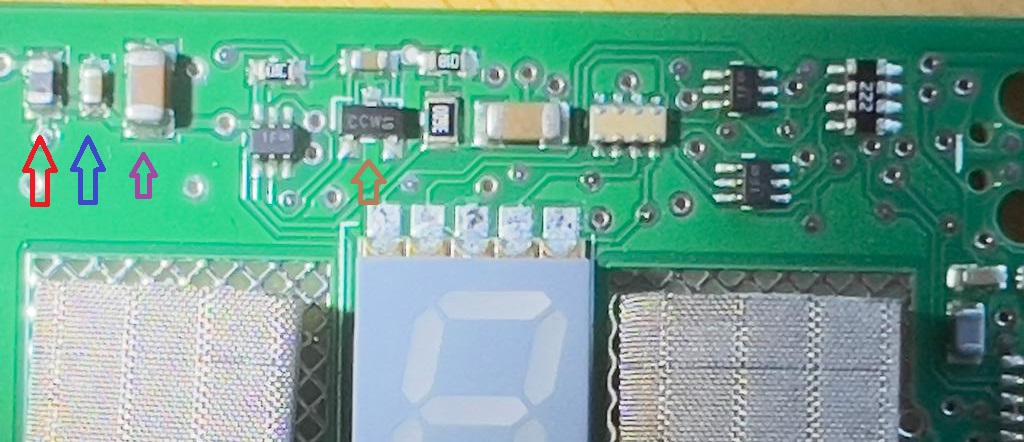

Auf dem Bild ist die Touchplatine der Umluftsteuerung im ausgebauten Zustand zu sehen.
Rot ist eine Sicherung, Blau und Lila zwei Kondensatoren. Braun ein Transistor.

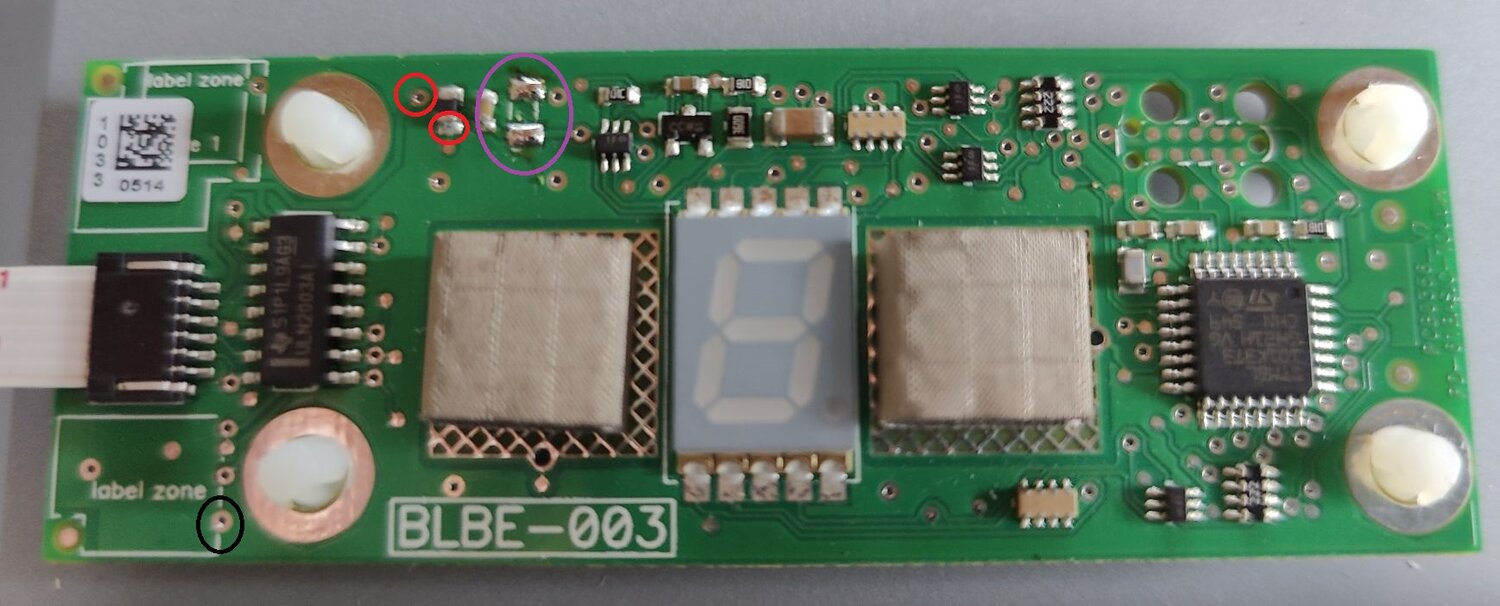

Hier sieht man die Platine mit dem entfernten Kondensator.
Zwischen den roten Markierungen müssen 0 Ohm gemessen werden. Zwischen Rot und Schwarz waren in diesem Fall 3,6 Ohm (was auf einen nahezu Kurzschluss hindeutet, verursacht durch den Kondensator lila) Nach Entfernung des lila Kondensators wies die Schaltung einen Wiederstand von 1 MOhm auf
Auf der Netzteilplatine muss geprüft werden ob die Spannung nach dem Gleichrichter von 13VDC +- 1V DC stimmt und der Glättungskondensator noch seinen Dienst verrichtet (Welligkeit mit einem Oszi prüfen).
In diesem Fall wurde der Kondensator mit 100uF Keramik ersetzt (leider fehlt ein Schaltplan um sicher zu gehen, die Dimensionen lassen auf 47uF bis 100uF vermuten). Im Netzteil war ein primärseitiger Schluss damit wurden statt 9V AC ca. 14VAC und 20VDC belastet erzeugt. Der Glättungskondensator (Elektrolyt) war zudem defekt.
Nach einem Tausch des Trafos und der Kondensatoren funktioniert das Feld wieder. Reine Teilekosten ca. 25 EUR. Die Bilder vom Leistungsteil habe ich weggelassen um nicht zu Experimenten zu verleiten.
Nochmal der Hinweis hier haben Personen ohne Fachkenntnis nicht zu arbeiten. Die Info dient lediglich als Schulungsbeispiel wie defekte Komponenten im Bora Kochfeld zum Ausfall der Abluft führen.
Es wäre auch denkbar ggf. mit einem ESP eine alternative zu schaffen, jedoch habe ich hier nicht mehr Zeit investiert da nach den Maßnahmen die Abluft wieder funktioniert.
