Abflussrohre der Eckspüle

Dieses Thema im Forum "Montage-Details" wurde erstellt von fusrod, 21. Apr. 2014.

  1. fusrod

    fusrod Mitglied

    Seit:
    20. Apr. 2014
    Beiträge:
    5

    Hallo ,

    Hab eine Küche gekauft bei Kleinanzeigen ( bin Student).

    Nach dem ich die Spüle neu lackiert habe und die Rohre gereinigt stehe ich überraschend vor einem Puzzle.

    Bestimmt wisst ihr weiter! Vielen dank jetzt schon.

    Hier das Bild:
    |Link ist nur für Mitglieder sichtbar|

  2. Herda

    Herda Mitglied

    Seit:
    21. Feb. 2014
    Beiträge:
    418
    Ort:
    bei HB
    AW: Abflussrohre der Eckspüle

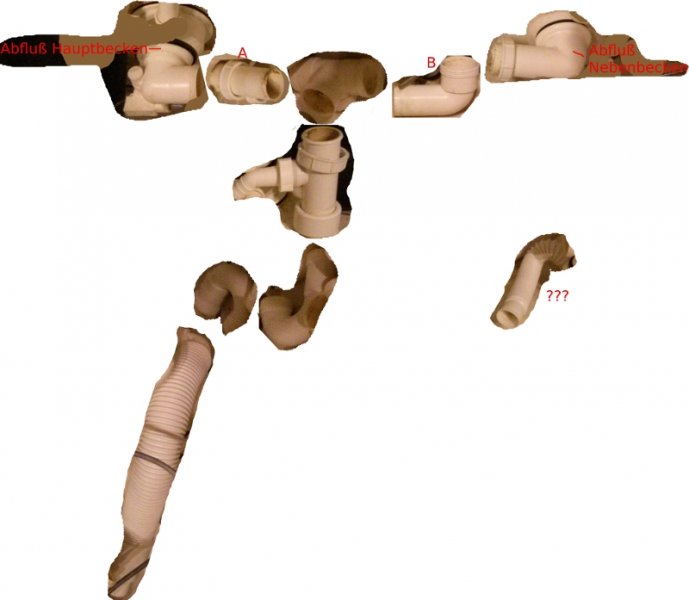

    Moin :-), sicherlich wäre es besser ein Foto vom Becken zu erstellen und eins nur von den Zubehörteilen in besserer Quali.

    Welche Rohre direkt als erstes nach den Beckenanschlüssen kommen, kann ich nicht so wirklich erkennen. Aber die Becken scheinen auf unterschiedlichem Niveau zu liegen und das muß mittels Rohren angeglichen werden (vielleicht A und B) und zwar so, dass das Fallrohr senkrecht verläuft und nicht schräg absteht.

    Im Prinzip hast Du 2 Spülen, die an ein T-Stück montiert werden und zu einem senkrechten Abfluß (Fallrohr) zusammenlaufen |Link ist nur für Mitglieder sichtbar|

    Nach dem T-Stück kommt ein Fallrohr mit dem Spül-/Waschmaschinenanschluß.

    (Hiernach könnte auch A oder B kommen als Verlängerung/Umleitung)

    Dies mündet im Siphon als Geruchsverschluß.

    (Hiernach wäre auch B denkbar)

    Daran wird das Flexrohr angeschlossen, welches in die Wand gesteckt wird.

    Ist das "? ? ?-Rohr" am Beckenanschluß fest? Oder auch ein eigenständiges Rohr das gepuzzled werden muß?


    Anhänge:

  3. martin

    martin Moderator

    Seit:
    23. Jan. 2006
    Beiträge:
    9.401
    Ort:
    Barsinghausen
    AW: Abflussrohre der Eckspüle

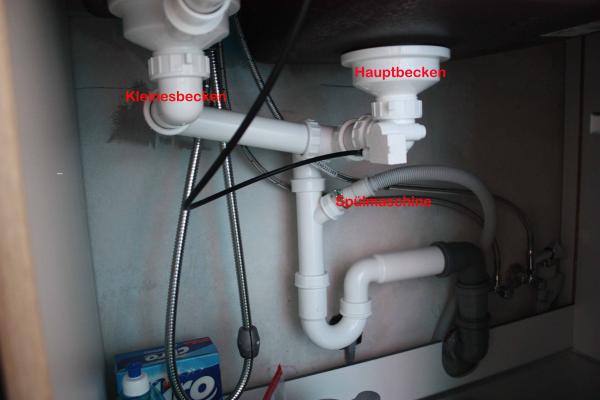

    Hier findest Du eine zugegebenermaßen nicht optimale übersicht. Aber mit etwas Phantasie und einigem Probieren solltest Du das hinkriegen.

  4. fusrod

    fusrod Mitglied

    Seit:
    20. Apr. 2014
    Beiträge:
    5
    AW: Abflussrohre der Eckspüle

    Vielen dank für die super Bildbearbeitung!

    Hab versucht das in die Tat umzusetzen :

    Vom Reste Becken komme ich nicht hoch zum t Stück

  5. Herda

    Herda Mitglied

    Seit:
    21. Feb. 2014
    Beiträge:
    418
    Ort:
    bei HB
    AW: Abflussrohre der Eckspüle

    Ja...Special-Effects. ;-)

    Hast Du denn eine Geschirrspülmaschine und/oder Waschmaschine zum Anschließen?

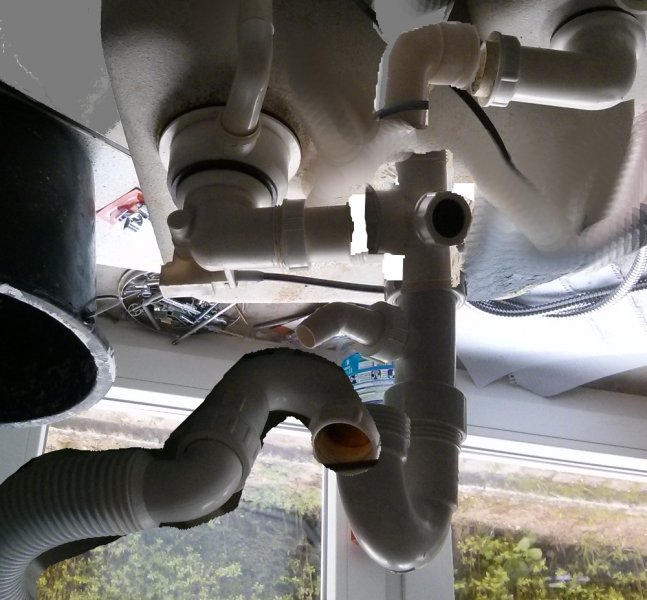

    Könnte es so passen?

    Thema: Abflussrohre der Eckspüle - 287356 -  von Herda - Möglichkeit2.jpg

  6. fusrod

    fusrod Mitglied

    Seit:
    20. Apr. 2014
    Beiträge:
    5
    AW: Abflussrohre der Eckspüle

    Hi,

    Soweit bin ich gekommen:

    Gewinde an Gewinde bei den 2 u-stücken geht nicht [​IMG]

  7. Michael

    Michael Admin

    Seit:
    1. Jan. 1998
    Beiträge:
    12.564
    Ort:
    Lindhorst
    AW: Abflussrohre der Eckspüle

    Den Bogen, den du jetzt in der Hand hältst, brauchst du garnicht. Da kommt gleich das geriffelte Endstück des Syphons dran.

  8. Herda

    Herda Mitglied

    Seit:
    21. Feb. 2014
    Beiträge:
    418
    Ort:
    bei HB
    AW: Abflussrohre der Eckspüle

    Ja nee das kann wech. Läuft doch, prima! :-)

    Wenn Du das Ding montiert hast, dann noch mal vorsichtshalber ein paar Tage nen Eimer/Schüssel drunterstellen. U.u. is das Becken ja schon n paar Jährchen älter und die Dichtungen nicht mehr 100%ig. So gehste auf Nummer sicher. ;-)

    Für den Verschluß der Öffnung im T-Stück, gibt es im Baumarkt sowas in dieser Art |Link ist nur für Mitglieder sichtbar|

    Womit hast Du das Becken denn reparaturlackiert ???

  9. fusrod

    fusrod Mitglied

    Seit:
    20. Apr. 2014
    Beiträge:
    5
    AW: Abflussrohre der Eckspüle

    Okay! Vielen dank!

    Vorher waren die aber dran also beide U Stücke.

    Ich werde zu Hause mal die spüle anschließen und schauen obs dicht ist !
    Falls jemand noch eine Idee hat WI das zweite u Stück hinkommt freue ich mich natürlich sehr.

    Vielen dank ihr seit super !

    Achso, habs mehrmals lackiert mit Badewannen lack spray
    4 Dosen für 10€ 1 dose nur gebraucht ( nicht mal)

    Zuletzt bearbeitet: 21. Apr. 2014
  10. Herda

    Herda Mitglied

    Seit:
    21. Feb. 2014
    Beiträge:
    418
    Ort:
    bei HB
    AW: Abflussrohre der Eckspüle

    Kein Plan, vielleicht sticht es mir morgen früh sofort ins Auge. Aber vom Prinzip her finde ich jetzt keine Stelle, an der das Abwasser wieder nach oben bzw. in die gleiche Richtung aus der es kommt, geleitet werden müßte.

    Stell odch mal ein Foto ein wenn alles eingebaut ist, das wäre supi. *2daumenhoch*

  11. Michael

    Michael Admin

    Seit:
    1. Jan. 1998
    Beiträge:
    12.564
    Ort:
    Lindhorst
    AW: Abflussrohre der Eckspüle

    Da sind ja auch irgendwie zwei Syphons im Spiel und einer reicht völlig.

  12. fusrod

    fusrod Mitglied

    Seit:
    20. Apr. 2014
    Beiträge:
    5
    AW: Abflussrohre der Eckspüle

    Hi

    Kartusche am Hahn war undicht also nochmal ausgetauscht. Hier Fotos alles funzt super! Danke euch nochmal!
    [​IMG]

    [​IMG]
    Grüße fusrod

  13. martin

    martin Moderator

    Seit:
    23. Jan. 2006
    Beiträge:
    9.401
    Ort:
    Barsinghausen
    AW: Abflussrohre der Eckspüle

    *w00t* Der Abwasseranschluss des GSP ist falsch installiert. Die Tülle muss nach oben zeigen, sonst kann Abwasser in den GSP laufen.

  14. Herda

    Herda Mitglied

    Seit:
    21. Feb. 2014
    Beiträge:
    418
    Ort:
    bei HB
    AW: Abflussrohre der Eckspüle

    Wow, white and shiny. Ja einfach nach oben drehen, dat Ding, oder? Ich hoffe, dass die Reparaturstelle gut hält. Dann kannst Du ja jetzt voll ins Spülgeschäft einsteigen. ;-)
    [​IMG]
